CALCOLO DIAMETRO     SUP. TOT. TUBI IN USCITA LUNGH. COLLETTORE

ATTACCHI:
(in uscita) 		ø 3/8" n°

ø 1/2" n°
  ø 3/4" n°
  ø1" n°
  ø 1.1/4" n°
  ø 1.1/2" n°
  ø 2" n°
  ø 2.1/2" n°
  ø 3" n°
  ø 4" n°
  ø 5" n°
  ø 6" n°
  ø 8" n°
  ø 10" n°     ø D calcolato mm
                    totale
    Tabella di riferimento tubazioni
    Tubo DN Ø est. [mm] Ø int.
[mm] 		Area interna [cm2]
    ø 1/2" 15 21,3 18,6 2,19
    ø 3/4" 20 26,9 22,2 3,91
    ø1" 25 33,7 27,9 6,11
    ø 1.1/4" 32 42,4 36,6 10,5
    ø 1.1/2" 40 48,3 42,5 14,2
    ø 2" 50 60,3 53,8 22,8
    ø 2.1/2" 65 76,1 69,6 38,2
    ø 3" 80 88,9 82,6 52,4
    ø 4" 100 114,3 106,2 88,7
    ø 5" 125 139,7 129,9 124
    ø 6" 150 165 155,2 197
    ø 8" 200 216 204 343
    ø 10" 250 267 254 508

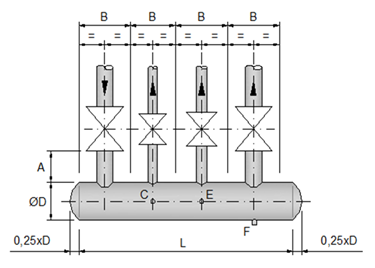

CALCOLO INGOMBRO









            L= mm



  A = 120 ÷ 180 mm riferito all’attacco maggiore (in caso di giunzioni flangiate, la distanza deve consentire lo sfilaggio del bullone)
  B = distanza consigliata tra attacchi (da verificare in funzione del tipo di valvola, delle leve/volantini e sp. isolamento)
  L = lunghezza collettore (somma di B)
Attacco DN 15 20 25 32 40 50 65
Lunghezza B mm 200 210 220 240 270 300 340
Attacco DN 80 100 125 150 200 250 300
Lunghezza B mm 400 450 450 500 650 650 700

  C  = attacco per termometro  (ø ½” gas femmina a manicotto)
  E  = attacco per manometro  (ø ½” gas femmina a manicotto)
  F  = attacco per scarico (DN 25)
